TR-603A

TR-603A

Resimler


Teknik Özellikler

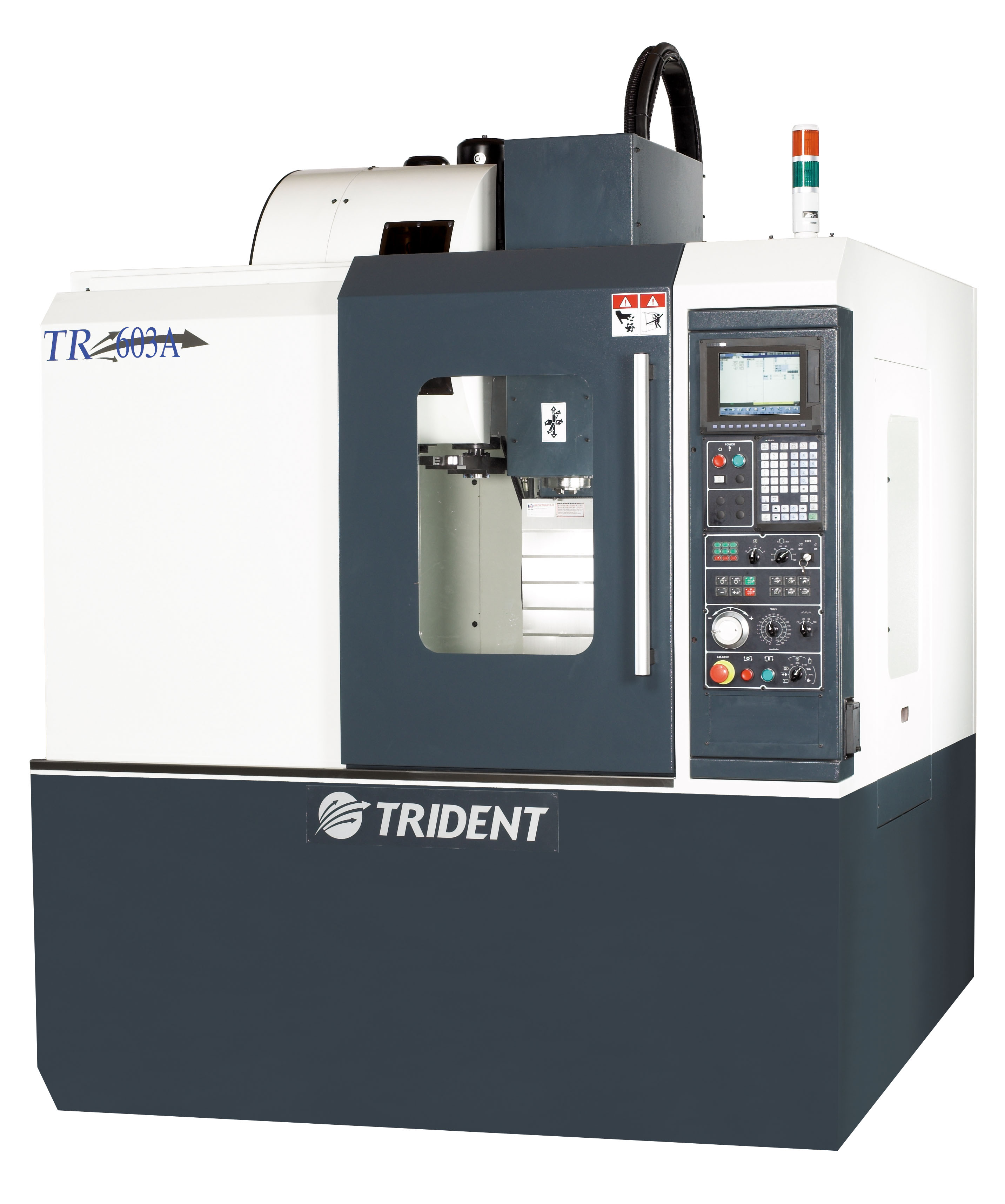

              TR-603A CNC  DİK  İŞLEME  MERKEZİ  TEKNİK  ÖZELLİKLER



TABLA

Tabla Ebatları                        : 700 x 420 mm

Tabla Yük Kapasitesi          : 250 Kg

Tabla ile Fener Mili Arası : 150-580 mm



HAREKET

X Eksen Hareketi : 600 mm

Y Eksen Hareketi : 400 mm

Z Eksen Hareketi : 430 mm

İlerleme Hızı (X/Y/Z) : 48 x 48 x 60 m/dk

Kesme Hızı                      : 1-10.000 mm/dk



FENER MİLİ

Takım Tutucu Normu : BT 30

Devir                                  : 10.000 rpm

Güç Aktarımı                  : Direct Drive



MAGAZİN

Takım Sayısı           : 20 Adet

Takım Çapı              : Ø 63 mm

Takım Ağırlığı        : 3 Kg

Değiştirme Süresi : 1,5 sn

Magazin Tipi           : KOLLU  TİP   MAGAZİN



MOTORLAR

Fener Mili : 3,7 Kw

X Ekseni     : 1,5 Kw

Y Ekseni     : 1,5 Kw

Z Ekseni     : 3,0 Kw



DİĞER

Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ

Kızak Yapısı       : Lineer Kızak

Ağırlık                   : 3500 Kg

Ebatlar                  : 1650 X 2520 X 2800 mm
