TR 56S

TR 56S

Resimler


Teknik Özellikler

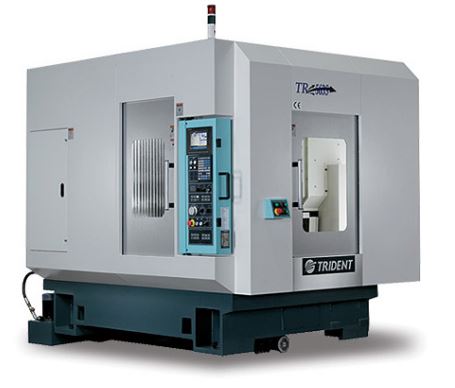

              TR-56S  CNC  DİK  İŞLEME  MERKEZİ  TEKNİK  ÖZELLİKLER



TABLA

Tabla Ebatları                        : 600 x 425 x 2ADET  mm

Tabla Yük Kapasitesi          :  200 Kg x 2

Tabla ile Fener Mili Arası : 150-650 mm



HAREKET

X Eksen Hareketi : 560 mm

Y Eksen Hareketi : 400 mm

Z Eksen Hareketi : 400 mm

İlerleme Hızı (X/Y/Z) : 48 x 48 x 60 m/dk

Kesme Hızı                      : 1-10.000 mm/dk



FENER MİLİ

Takım Tutucu Normu : BT 40

Devir                                  : 8.000 rpm

Güç Aktarımı                  : Direct Drive



MAGAZİN

Takım Sayısı           : 24 Adet

Takım Çapı              : Ø 80 mm

Takım Ağırlığı        : 4 Kg

Değiştirme Süresi : 1,7 sn

Magazin Tipi           :KOLLU  TİP  MAGAZİN



MOTORLAR

Fener Mili : 7,5 Kw

X Ekseni     : 2,2 Kw

Y Ekseni     : 2,5 Kw

Z Ekseni     : 2,2 Kw



DİĞER

Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ

Kızak Yapısı       : Lineer Kızak

Ağırlık                   : 5500 Kg

Ebatlar                  : 2320 X 3328 X 2617 mm
