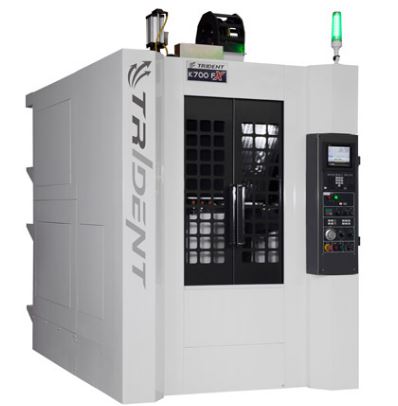

K700 FX

K700 FX

Resimler


Teknik Özellikler

              K700 FX  CNC  DİK  İŞLEME  MERKEZİ  TEKNİK  ÖZELLİKLER

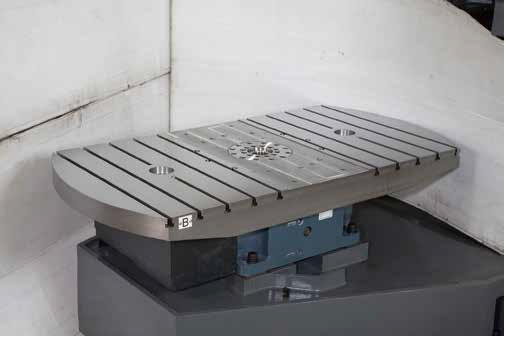

TABLA

Tabla Ebatları                        : 1280 x 500 mm

Tabla Yük Kapasitesi          : 700 Kg

Tabla ile Fener Mili Arası : 150-570 mm



HAREKET

X Eksen Hareketi : 700 mm

Y Eksen Hareketi : 450 mm

Z Eksen Hareketi : 420 mm

İlerleme Hızı (X/Y/Z) : 48 x 48 x 48 m/dk

Kesme Hızı                      : 1-10.000 mm/dk



FENER MİLİ

Takım Tutucu Normu : BT 40

Devir                                  : 10.000 rpm

Güç Aktarımı                  : Direct Drive



MAGAZİN

Takım Sayısı           : 24 Adet

Takım Çapı              : Ø 80 mm

Takım Ağırlığı        : 4Kg

Değiştirme Süresi : 4 sn

Magazin Tipi           : SERVO MAGAZİN



MOTORLAR

Fener Mili : 7,5 Kw

X Ekseni     : 3,0 Kw

Y Ekseni     : 3,0 Kw

Z Ekseni     : 3,0 Kw



DİĞER

Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ

Kızak Yapısı       : Lineer Kızak

Ağırlık                   : 6400 Kg

Ebatlar                  : 1720 X 3200 X 2950 mm
