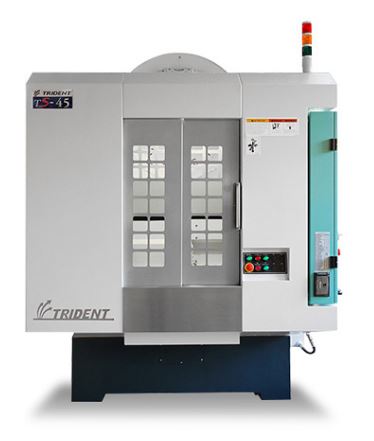

TS 45

TS 45

Resimler


Teknik Özellikler

              TS-45  CNC  DİK  İŞLEME  MERKEZİ  TEKNİK  ÖZELLİKLER



TABLA

Tabla Ebatları                        : 500 x 325 x 2ADET  mm

Tabla Yük Kapasitesi          :  200 Kg x 2

Tabla ile Fener Mili Arası : 150-650 mm



HAREKET

X Eksen Hareketi : 450 mm

Y Eksen Hareketi : 320 mm

Z Eksen Hareketi : 330 mm

İlerleme Hızı (X/Y/Z) : 48 x 48 x 60 m/dk

Kesme Hızı                      : 1-10.000 mm/dk



FENER MİLİ

Takım Tutucu Normu : BT 30

Devir                                  : 10.000 rpm

Güç Aktarımı                  : Direct Drive



MAGAZİN

Takım Sayısı           : 14 Adet

Takım Çapı              : Ø 100 mm

Takım Ağırlığı        : 2.5 Kg

Değiştirme Süresi : 1,5 sn

Magazin Tipi           : DİSK TİP  MAGAZİN



MOTORLAR

Fener Mili : 3,7 Kw

X Ekseni     : 2,2 Kw

Y Ekseni     : 1,5 Kw

Z Ekseni     : 2,2 Kw



DİĞER

Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ

Kızak Yapısı       : Lineer Kızak

Ağırlık                   : 4000 Kg

Ebatlar                  : 1755 X 3027 X 2523 mm
