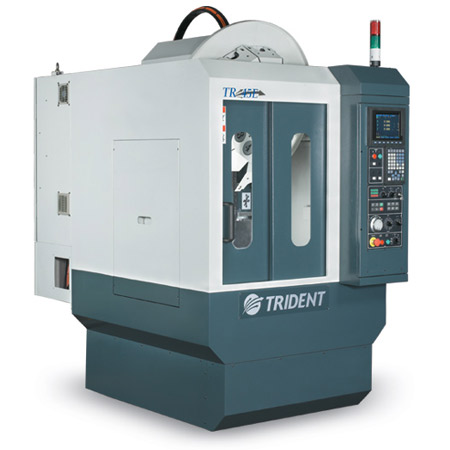

TR-45H

TR-45H

Resimler


Teknik Özellikler

              TR-45H  CNC  DİK  İŞLEME  MERKEZİ  TEKNİK  ÖZELLİKLER



TABLA

Tabla Ebatları                        : 600 x 320 mm

Tabla Yük Kapasitesi          : 200 Kg

Tabla ile Fener Mili Arası : 150-550 mm



HAREKET

X Eksen Hareketi : 510 mm

Y Eksen Hareketi : 300 mm

Z Eksen Hareketi : 350 mm

İlerleme Hızı (X/Y/Z) : 48 x 48 x 48 m/dk

Kesme Hızı                      : 1-10.000 mm/dk



FENER MİLİ

Takım Tutucu Normu : HKS-E32

Devir                                  : 40.000 rpm

Güç Aktarımı                  : Direct Drive



MAGAZİN

Takım Sayısı           : 30 Adet

Takım Çapı              : Ø 100 mm

Takım Ağırlığı        : 0.5Kg

Değiştirme Süresi : 1,2 sn

Magazin Tipi           : KOLLU TİP   MAGAZİN



MOTORLAR

Fener Mili : 4,0 Kw

X Ekseni     : 1,0 Kw

Y Ekseni     : 1,5 Kw

Z Ekseni     : 2,2 Kw



DİĞER

Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ

Kızak Yapısı       : Lineer Kızak

Ağırlık                   : 2600 Kg

Ebatlar                  : 1400 X 2290 X 2330 mm
