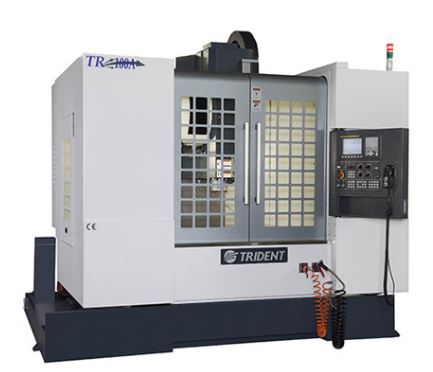

TR 100A
Resimler
Teknik Özellikler
TR-100A CNC DİK İŞLEME MERKEZİ TEKNİK ÖZELLİKLER
TABLA
Tabla Ebatları : 1250 x 550 mm
Tabla Yük Kapasitesi : 600 Kg
Tabla ile Fener Mili Arası : 150-700 mm
HAREKET
X Eksen Hareketi : 1100 mm
Y Eksen Hareketi : 600 mm
Z Eksen Hareketi : 550 mm
İlerleme Hızı (X/Y/Z) : 36 x 36 x 36 m/dk
Kesme Hızı : 1-10.000 mm/dk
FENER MİLİ
Takım Tutucu Normu : BT 40
Devir : 8.000 rpm
Güç Aktarımı : Direct Drive
MAGAZİN
Takım Sayısı : 24 Adet
Takım Çapı : Ø 80 mm
Takım Ağırlığı : 7Kg
Takım Boyu : 300 mm
Magazin Tipi : KOLLU MAGAZİN
MOTORLAR
Fener Mili : 11 Kw
X Ekseni : 2,0 Kw
Y Ekseni : 3,0 Kw
Z Ekseni : 3,0 Kw
DİĞER
Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ
Kızak Yapısı : Lineer Kızak
Ağırlık : 6350 Kg
Ebatlar : 2800 X 2240 X 2900 mm
