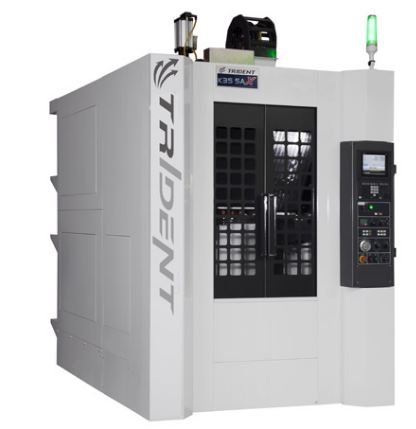

K35 5AX
Resimler
Teknik Özellikler
K35 5AX CNC DİK İŞLEME MERKEZİ TEKNİK ÖZELLİKLER
TABLA
Tabla Ebatları : C EKSEN Ø350 mm
Tabla Yük Kapasitesi : 250X2 Kg
Tabla ile Fener Mili Arası : 150-570 mm
HAREKET
X Eksen Hareketi : 700 mm
Y Eksen Hareketi : 450 mm
Z Eksen Hareketi : 420 mm
A Eksen Hareketi : -30-+120 mm
C Eksen Hareketi : 360
İlerleme Hızı (X/Y/Z) : 48 x 48 x 48 m/dk
Kesme Hızı : 1-10.000 mm/dk
FENER MİLİ
Takım Tutucu Normu : BT 40
Devir : 10.000 rpm
Güç Aktarımı : Direct Drive
MAGAZİN
Takım Sayısı : 24 Adet
Takım Çapı : Ø 80 mm
Takım Ağırlığı : 4Kg
Değiştirme Süresi : 4 sn
Magazin Tipi : SERVO MAGAZİN
MOTORLAR
Fener Mili : 7,5 Kw
X Ekseni : 3,0 Kw
Y Ekseni : 3,0 Kw
Z Ekseni : 3,0 Kw
DİĞER
Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ
Kızak Yapısı : Lineer Kızak
Ağırlık : 6000 Kg
Ebatlar : 1720 X 3200 X 2950 mm
