TR 603 II

TR 603 II

Resimler


Teknik Özellikler

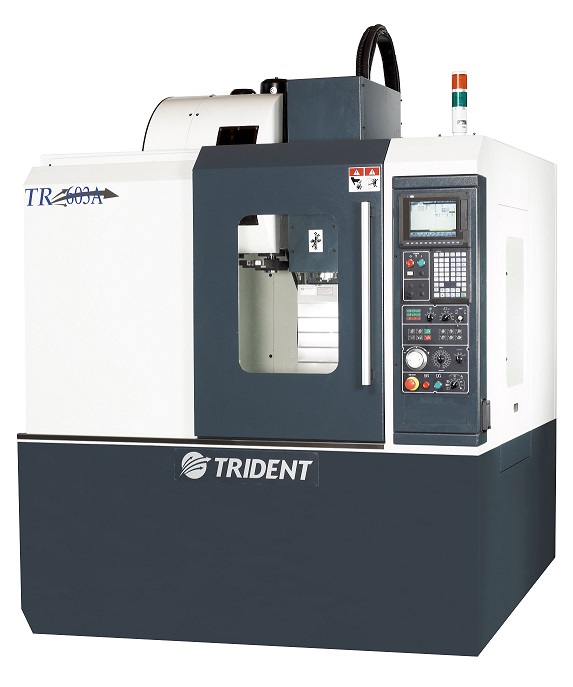

              TR-603 II  CNC  DİK  İŞLEME  MERKEZİ  TEKNİK  ÖZELLİKLER



TABLA

Tabla Ebatları                        : 700 x 420 mm

Tabla Yük Kapasitesi          : 200 Kg

Tabla ile Fener Mili Arası : 150-550 mm



HAREKET

X Eksen Hareketi : 600 mm

Y Eksen Hareketi : 400 mm

Z Eksen Hareketi : 350 mm

İlerleme Hızı (X/Y/Z) : 54 x 54 x 60 m/dk

Kesme Hızı                      : 1-10.000 mm/dk



FENER MİLİ

Takım Tutucu Normu : BT 30

Devir                                  : 10.000 rpm

Güç Aktarımı                  : Direct Drive



MAGAZİN

Takım Sayısı           : 12 Adet

Takım Çapı              : Ø 100 mm

Takım Ağırlığı        : 3Kg

Değiştirme Süresi : 1,4 sn

Magazin Tipi           : SERVO DİSK MAGAZİN



MOTORLAR

Fener Mili : 3,7 Kw

X Ekseni     : 1,0 Kw

Y Ekseni     : 1,5 Kw

Z Ekseni     : 2,2 Kw



DİĞER

Kontrol Ünitesi : MITSUBISHI M80 KOTROL SİSTEMİ

Kızak Yapısı       : Lineer Kızak

Ağırlık                   : 2700 Kg

Ebatlar                  : 1670 X 2290 X 2650 mm
